NETFLOOR智能网络地板
产品说明
环保系列
网络地板
ECO环保网络地板系列为力特福乐Netfloor网络地板系统销售最广产品之一。
本系列产品除供应内销外，为国内唯一外销日本、英国、欧盟、美国、香港、东南亚、中东、中、南美洲。
自1996年起，陆续在以上地区建立全球经销商。
自有品牌：NETFLOOR已在各主要工业国及开发中国家，如美、英、德、法、西班牙、日、韩、中、新加坡、印度、巴西、埃及、沙乌地阿拉伯、卡达、阿联、等共35国以上等级注册，并已成为当地之知名品牌。
环保标章-荣获环保局环保标章5556号
LEED（The Leadership in Energy and Encionmental Design）-
符合能源及环境领先设计之评比点数（crdeit point）
品牌NETFLOOR网络地板全球经销
欧洲~
亚洲~
美洲~
本系统之基座板安装施工时，不适用粘胶剂，不污染，不破坏地台。
网络地板之标准表面材料需铺设商用级方块地毯。如需铺设PVC地砖，建议使用商用级至少4.5mm以上厚度之抗静电级PVC地砖。并需洽询PVC地砖供应商确定其适用性。
保固：正常使用情况下，保固五年。
适用场所：适用于各类型现代化办公室、机房、大小型电脑房、中小学大专院校等高容量线路规划管理及配置的地方。
环保网络地板ECO 600A/500A/400A
一、产品简介
1.绿色建材（Green Building Materials）：环境友善（Environment Friendly）为Netfloor网络地板系列产品之中心设计观念。ECO环保网络地板系列更达到绿色建材标准。
2.100%可回收再使用：本系统之主件如基座板、线槽区架桥盖板、连接座等，可以100%回收。
3.环保标章认证：本系统之基座板为再生P.P（poly-propylene）制成。
ECO系列更于2010年7月荣获环保署环保标章认证，认证号码为5556号（塑橡胶再生品）。
二．产品优点
1.节省空间、高配线量
低总高网络地板在都会区办公大楼内极为重要。
ECO环保系列即为符合此需求而设计。
全系列产品提供充足的配线容量，同时将空间高度的牺牲减至最低。
系统高度 线槽区宽度 线槽区净高
400A 40mm 90mm 35mm
500A 50mm 90mm 45mm
600A 60mm 90mm 55mm
2.网络之高速公路、线路规划完善
联接底座连接基座板，自然组合成网状线槽区。
一般全高隔间，建议施作于网络地板上，不影响线路之畅通。
线路由线槽区出线，可延伸至桌面、隔间之踢脚板，墙面等任何位置。
3.施工迅速、不影响正常上班
可分区、分部门施工。无噪音。例如每一层楼面600平方米的办公室，于周六施工，周日完工，周一即可正常上班。不影响办公室人员之工作效率。
4.初期成本低，维护费极低
初期投入成本低。系统组合坚固，安装快速、节省时间成本。使用中，办公室人员即可自行做基本之移位。
维修线路由线槽区出线，连接至隔间之插座。搬迁、维护费极低。
5.使用寿命长
一般人对塑橡胶材质制造之基座板使用寿命较短之主观印象是错误的。本产品之使用寿命较传统合金钢高架地板长，更没有传统合金钢高架地板之缺点。本产品安装方式不污染，不破坏地台。
6.质轻，减低大楼荷重
本系统之平均重量每平方米13~15公斤，约为传统合金钢高架地板之1/3~40%。
7.地搬迁成95%以上可重新使用符合长期之经济效益
如需搬迁时，本系列产品之主件及配件95%以上可重新使用。搬迁及重新安装成本传统合金钢高架地板低。确实达长期之经济效益。
防静电PVC地板安装于网络地板上
方块地毯安装于网络地板上
全高隔间直接安装在网络地板上
Low-Profile at High Capacity

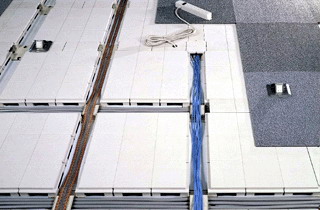

网状式的线槽系统：将联接底座与基座板之角落脚连接安装，联接底座自动将基座板等距离隔间，自然形成等距的网状线槽区。
线槽宽度：9公分（90mm）。每一基座板为51公分×51公分，即每60公分中间形成公分宽线槽。每60×60公分内有横向及直向各9公分之线槽区。
系统高度：4公分（40mm）5公分（50mm）、6公分（60mm）、线槽区净高：系统高度 减 0.5公分（5mm）
配线：资讯线、电线可整齐有系统的于线槽内配置及延伸。全部配线，应于线槽区完成配置，基座板下之空间，只限于备用。
线路延伸及出线所有线路皆由线槽区延伸
1.将线盒（floor box）安装于线槽上，内含资讯插座及电源插座。
2.由线槽出线，延伸连接至桌面、隔间墙面、或工作站上。
高变动性 High Changeability
除了低高度、高容线量、有系统整齐配线之优点外，可供现有线路，及室内配置之可预见
高变动性需求，快速及最低干扰情况下完成，亦为本系统之重要功能之一。
1.本系统施工安装时，不需使用粘胶固定。
2.于室内配置变动、或搬迁时，不会污染，不破坏地台。
3.与线路变动时，速度快及简洁完成。对办公室内现有工作人员之干扰减至最低。
4.一般之办公室线路如需全部变动时，承包商可于夜间施工，隔日早上即正常上班。
5.本系统之重新配置，或搬迁至新址重新施工之陈本较低，最有经济效益。
三、相容性及使用者方便性
资讯线或电线由线槽区出线，延长至隔间踢脚板出现，或接到桌面插座供电及接资讯插座。
插座盒
SE603/SE403（烤漆面板）
SE603/SE403（不锈钢面板）
安装于线槽区。综合插座盒之容量为
2×110V 电源插座3×资讯插座
或2×220V英（欧）式电源插座2×资讯插座
全高及半高隔间皆可直接安装于网络地板系统上以保持
四．主要配件-1
主要配件-2
吸音毯Sound Attenuation Blanket AD-331
2 mm 厚发泡PU，1米宽
边盖板具60mm圆开口及塑胶盖
钢板斜坡、铝斜坡压条、铝立面收边板
五．完整之回收再使用及再生流程
ECO环保系列网络地板 与 LEED 绿建筑评比点数 符合表
LEED（能源与环境领先设计）认证 是国际性认可对建筑之设计、营建、运作之认证标准。
本系列产品符合多项LEED之评比点数（Credit Point）。以下资料提供您能申请较佳之LEED评比点数。
|
LEED Credit 评比项目 |
LEED 符合标准 Requirements |
力特福乐NETFLOOR ECO网络地板系统 符合项目 |
LEED CreditP Point 可申请评比点数 |
|
Materials & Resources Credit 4.2 MR（材料及原料）项目 4.2 |
依使用材料成本、使用产品之成分内增加之回收材料达20%以上 |
ECO系列600A，500A，400A（回收材料成分占系统达20%以上） |
可申请2点 Contributes to 2 points |
|
Materials & Resources Credit 5.1/5.2 MR项目5.1/5.2 |
Regional Materials：10% extracted，processed & manufactured regionally 近距离地区加工、制造达10% |
ECO系列 600 A，500 A，400 A 系统于台湾台中区制造 |
可申请2点 建案地点于台湾、 香港、澳门、澳门皆可申请（于800公里范围内） |
|
Environment Quality Credit4.1： EQ（环境品质）项目 4.1 |
使用粘胶剂、填缝剂 减低有毒气体之释放 |
有别于一般传统高架地板系统需将脚座以粘胶剂粘于地面固定，本系列产品之设计、施工不需使用粘胶剂。而是使用连接底座 连接脚架 |
可申请1点 Contributes to 1 point |
国内回收实例
国内客户因搬迁而拆除，重新安装案例很多。以下为回收案例：
客户：日立先端科技股份有限公司 经销商：订好环保科技股份有限公司
使用期间：Feb，2004 回收日期：Apr. 17th, 2009
回收原因：公司政策不再续租，须恢复原状 处理方式：基座板重新造粒，铁盖板由废铁商回收
六.材料规范
1.系统名称：力特福乐（Netfloor）网络地板系统ECO series
2.系统高度：400A系列：40mm高/500Ａ系列：50mm高/600A系列：60mm高
3.系统重量（每平方米）：400A系列：13公斤/500A系列：14公斤/600A系列：15公斤
组合尺寸：每一模组600mm×600mm（防火基座板+全活口线槽）
每一模组包括1基座板+1中央盖板+4边盖板+1连接底座
4.防火基座板
基座板材质：高强度再生poly-propylene一体成型
基座板颜色：灰黑色
基座板尺寸：510mm×510mm一体成型
基座板高度：400A系列：40mm/500A系列：50mm/600A系列：60mm
5.全活口线槽
线槽区宽度：90mm
线槽区架桥盖板尺寸：
中央盖板：150mm（长）×150mm（宽）
净厚度：2.3mm钢板，外加防锈绝缘涂装
边盖板：223mm（长）×119mm（宽）
净厚度：2.3mm钢板，外加防锈绝缘涂装。
线槽区配线宽度：90mm
线槽区配线高度：400A系列：35mm/500A系列：45mm/600A系列55mm
基座板辅助配线宽度：
400A：25mm（高）×57mm（宽）×4
500A：35mm（高）×57mm（宽）×4
600A：45mm（高）×57mm（宽）×4
6.附属配件
吸音毯：2mm厚，高密度防火吸音棉
斜坡：1.6mm厚镀锌钢板，宽100mm，长：系统高度之12倍
7.荷重
集中破坏荷重：ASTM E-196，达600kg以上（2〃）
CNS 10678 A 2171，达300kg以上（ø =28.6mm）
8.防火
基座板：内政部消防署试焰字第920015号合格
（依CNS13591，CNS13592标准）
线槽区架桥盖板：全钢，不燃
9.环保标准
9-1：基座板：需达到 环保署环保标章（塑橡胶再生品）之标准。
9-2：重新使用：使用本网络地板之所有主元件与配件，于搬迁时，95%以上可重新使用。
9-3：回收再生：本网络地板之所有主元件，包括基座板、中央盖板、边盖板、连接底座、斜坡、铝压条等，如不重新使用，100%可回收再生。
10.本系统之基座板安装施工时，不适用粘胶剂，不污染，不破坏地台。
11.面材
网络地板之标准表面材料需铺设商用级方块地毯。如需铺设PVC地砖，建议使用商用级至少4.5mm以上厚度之抗静电级PVC地砖。并需洽询PVC地砖供应商确定其适用性。
12.保固：正常使用情况下，保固五年。
***为维持本系列产品之持续改进及更新，本公司（制造商）得不在事先通知下，调整本系列产品之规格及材质
都市更新（保有旧楼外观）成功实例
台北市北福建设大楼全栋办公室采用本系列产品
City Re-development-“Netfloor inside”
办公室更新
Office Renovation-“Netfloor inside”
Netfloor ECO Series is one of the best-selling product lines among Netfloor product family.
ECO series features high cable management capability at low-height, extra-durability, high changeability, easy accessibility, and more important is it's friendly to the environment.
Since launch in 1996, million square meters of the ECO systems have been installed in many of
In the meantime of distribution network establishing, there are emerging market opportunities to the ECO systems which you might think small possibility before. Since year 2000, besides of the main market segments in offices and schools, ECO series has been growingly using in the call centers, retail stores, exhibition rooms, and even for the rental live l exhibition events.
Relocation-100%re-usable
Besides of providing systematic and high cable capacity,
the system facilitates high changeability where cable rerouting
And relocation is expected frequently
1 . Systems installed without adhesives to the sub-floor.
2. At the time of re-location, no damage to sub-floor.
3. Cable routing and re-routing is efficient, neat, and with
4. In most of the case, overnight re-distribution is workable,
5. Minimal costs are incurred during re-layout or re-location.
6. In the event of re-location, all components are 100% re-usable.
